panele HMI z dotykowym ekranem TFT/ - 2.8" - 3.5" - 5" - 7" - 10.1"

Dokumentacja paneli HMI 2", 2,8", 3,5", 4,3"
z pojemnościowym ekranem dotykowym
na stronie producenta
[w języku angielskim]

Inteligentny panel HMI w rozmiarze od 2"
Jeżeli szukasz wyświetlacza TFT z panelem dotykowym gotowego do pracy - inteligentne panele dotykowe firmy Electronic Assembly są tym, czego szukasz!
Nasze panele HMI są odpowiednie dla szerokiego zakresu zastosowań w przemyśle, technologii medycznej i sektorze konsumenckim.

Doskonałe kolory w połączeniu z wydajnym kontrolerem grafiki i funkcjami we/wy oraz gwarancją dostępności przez długi okres i krótki czas dostawy.

Jasność 1000 cd/m2
Wbudowany kontroler grafiki wysokiego poziomu
Proste projektowanie ekranu z użyciem narzędzia uniTFTDesigner
Samodzielna aplikacja

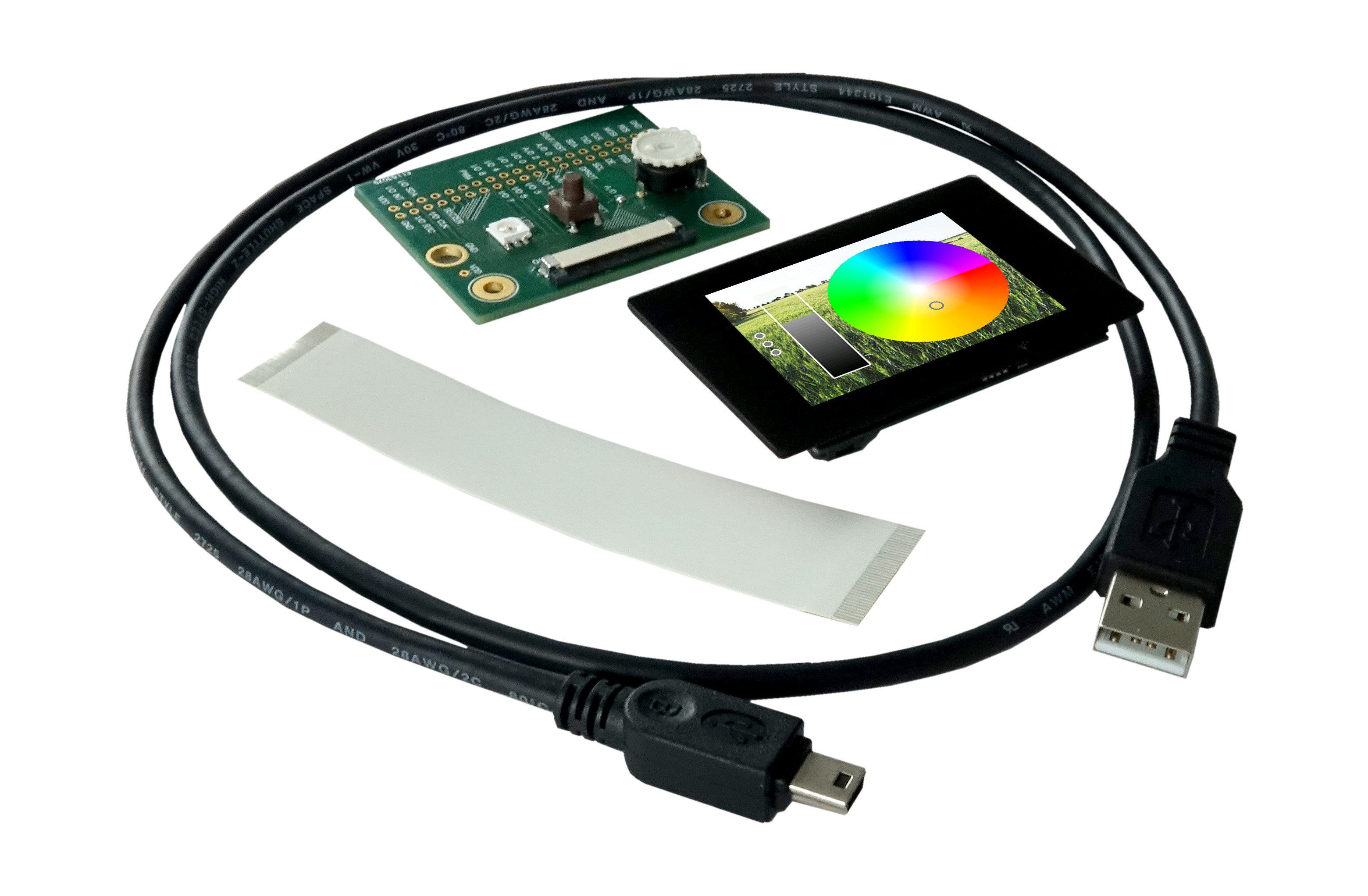

Płytka demonstracyjna dostępna w pakiecie EA DEMOPACK
Dostępne rozmiary: 2", 2,8", 3,5", 4,3"

Dokumentacja paneli HMI 5", 7", 10,1"
na stronie producenta
[w języku angielskim]

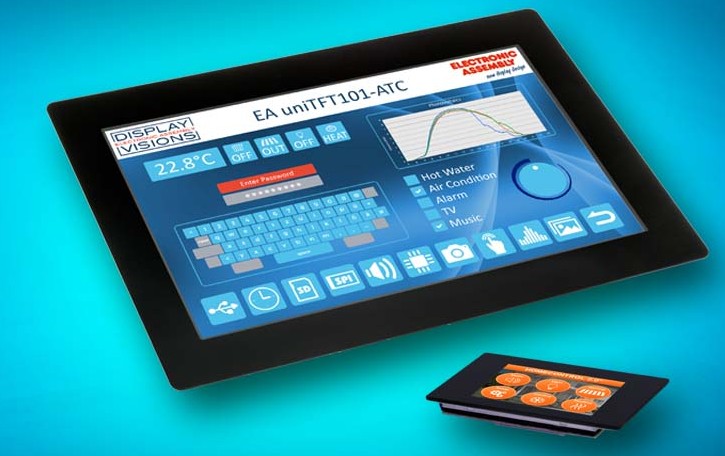

Panele HMI w rozmiarze do 10,1"
Wydajne moduły sterujące do monitorowania i kontroli.

Każdy obiekt można w dowolnym momencie umieścić, przenieść i usunąć. Czcionki można powiększać i obracać bez utraty jakości. Wybrane zestawy znaków Windows są przechowywane bezpośrednio w pamięci wyświetlacza. Dzięki automatycznemu przełączaniu ASCII i Unicode wszystkie systemy są elastycznie obsługiwane; Uwzględniono także znaki chińskie.
Efekty wygaszania i przenikania obrazów są już zintegrowane. Arkusze stylów można wykorzystać do tworzenia jednolitych projektów. Jako grafiki można używać plików JPEG, PNG lub SVG (również przezroczystych), dwięk można odtwarzać w formacie MP3. Wraz ze zintegrowanym, zasilanym bateriami timerem, zdarzenia mogą być zapisane wraz ze znacznikiem czasu lub procesy mogą być kontrolowane niezależnie.
Moduły są dostępne w rozmiarach: 5", 7", 10,1".

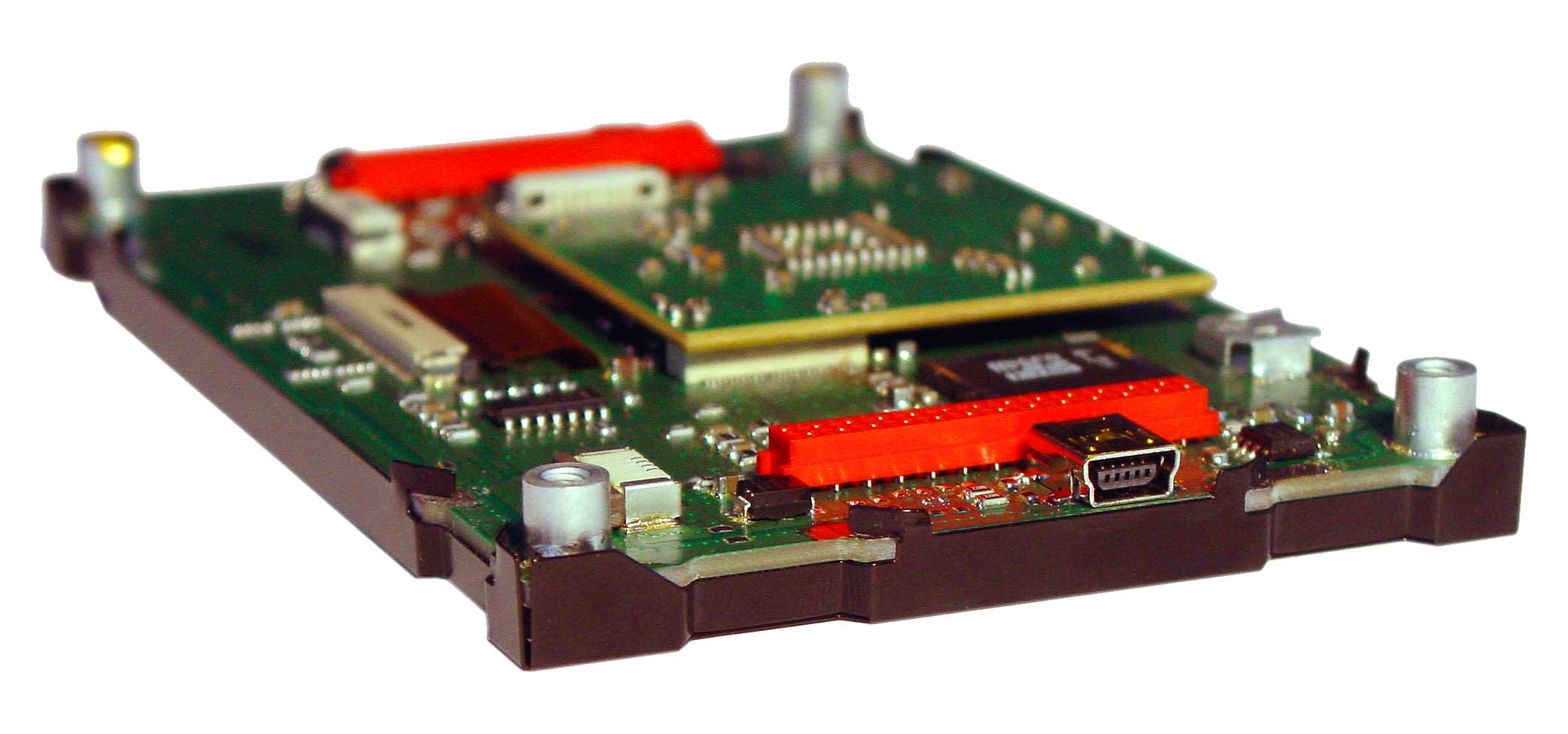

USB oraz pozostałe interfejsy
Nowe wyświetlacze EA uniTFT zapewniają różne interfejsy do komunikacji. Dostępny jest interfejs USB do rozszerzania wbudowanej pamięci oraz debugowania lub do normalnego działania. Dostępne są również interfejsy SPI, RS-232 i I2C.
4 wejścia analogowe i jedno wyjście PWM umożliwiają przetwarzanie sygnałów analogowych. 8 do 136 cyfrowych we/wy przejmuje szeroki zakres zadań kontrolnych. Wejście wideo (tylko uniTFT) dostarcza obrazy, które mogą być wyświetlane bezpośrednio na ekranie lub zapisane na zintegrowanej karcie micro SD (tylko uniTFT). Długoterminowa dostępność i wysokie wymagania jakościowe umożliwiają wykorzystanie wyświetlaczy w przemyśle, motoryzacji i medycynie.

Pobierz uniTFTDesigner

Narzędzie graficzne
Dzięki narzędziu graficznemu uniTFTDesigner, specjalnie dostosowanemu do możliwości tego wyświetlacza, łatwo zaprojektujesz i wdrożysz układ ekranu i interfejsy użytkownika. Wstaw obszary dotykowe, tekst i zdjęcia poprzez przeciąganie i upuszczanie. Właściwości obiektu (pozycja, rozmiar, kąt, przezroczystość) są szybko dostosowywane. Podobnie jak standardowe arkusze stylów (kolor wypełnienia, ramka, styl czcionki).
Zawiera pełny symulator, edytor makr i debugger. Za pomocą narzędzia do debugowania możesz opracowywać i testować wszystkie projekty bez sprzętu.

Pierwsze kroki z narzędziem uniTFTDesigner dla systemu Windows
na stronie producenta
[w języku angielskim]

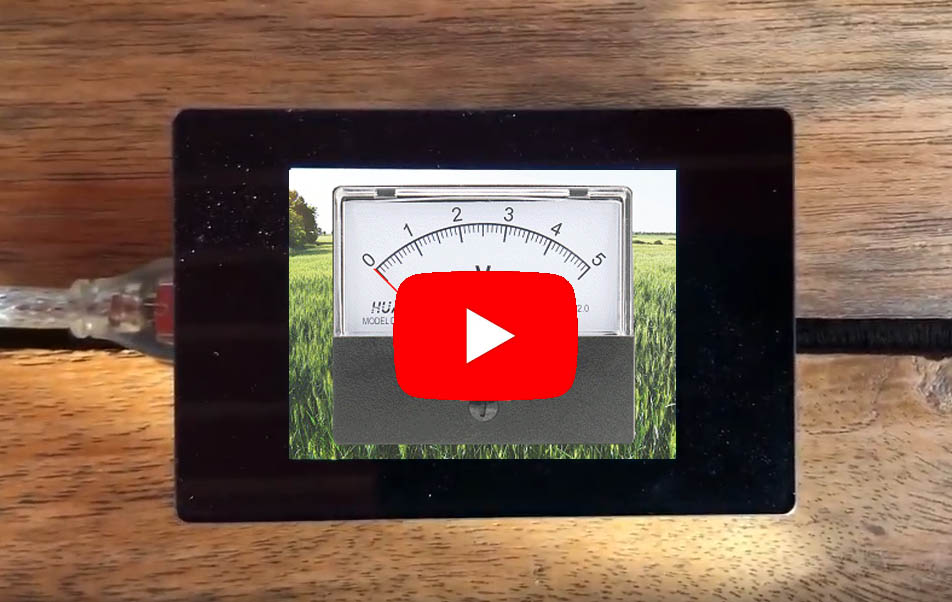

Czytelność w słońcu<br>Wyświetlacz EA uniTFT z PCAP 2

Czytelny w bezpośrednim świetle słonecznym
Masz zastosowanie na zewnątrz, gdzie bezpośrednie światło słoneczne nie jest wykluczone? Lub bardzo jasne środowisko na sali operacyjnej, u dentysty, w studiu fotograficznym itp.?
Seria uniTFT oferuje doskonałą czytelność zarówno na zewnątrz, jak i wewnątrz;
Obejrzyj materiał na Youtube.

At a glance

The new intelligent HMI displays are available with a screen diagonal of 2" over 7" up to 10.1". For a quick start, we offer for all of them a package that contains a display plus accessories. We recommend installing the design software uniTFTDesigner (f.o.c.).

Display	Ordering Code	Link	Shop
2"	EA uniTFTs020-ATC
2.8"	EA uniTFTs028-ATC
3.5"	EA uniTFTs035-ATC
4.3"	EA uniTFTs043-ATC
5"	EA uniTFT050-A
	EA uniTFT050-ATC
	EA uniTFT050-ATP
7"	EA uniTFT070-A
	EA uniTFT070-ATC
10.1"	EA uniTFT101-A
	EA uniTFT101-ATC

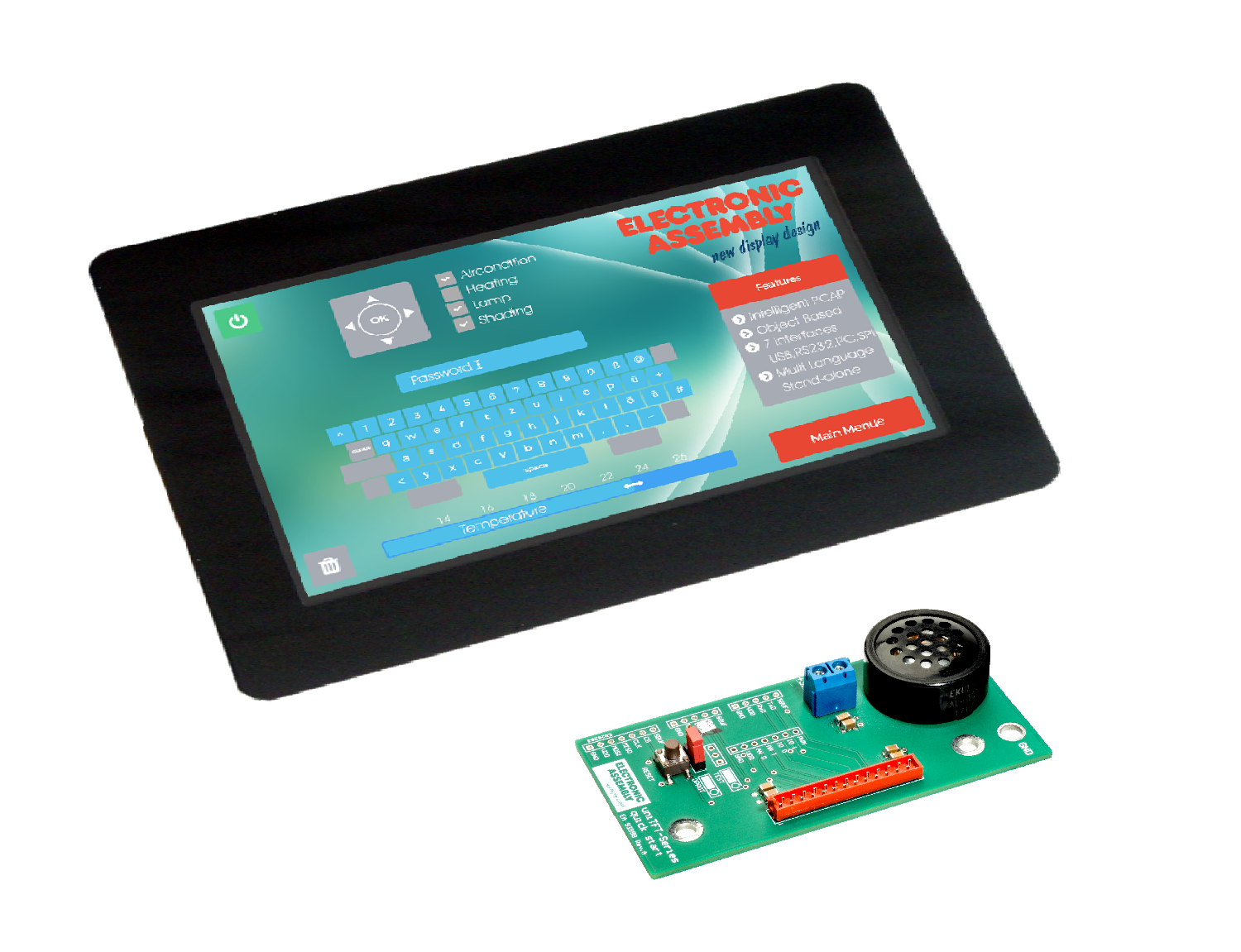

Starter pack	EA QUICKuniTFT050C
	EA QUICKuniTFT070C
	EA QUICKuniTFT101C
