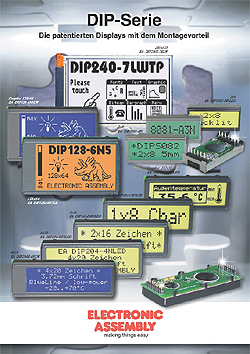

Zwarta konstrukcja
Moduły DIP są za względu na swoją konstrukcję wyjątkowo kompaktowe:
żadnych wystających płytek i otworów do montażu oraz żadnych gniazd
do wtyczek czy kabli. Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt.
 |
||||
|
| ||||
Szybki i prosty montaż
Moduły DIP są bezpośrednio wlutowane w płytkę.
Nie ma żadnych śrub ani kabli. Zmniejsza to koszt materiałów i
upraszcza konstrukcję. Podczas montażu na jednym module oszczędza się
2 do 4 minut czasu!
Kompatybilność
Wszystkie wyświetlacze serii DIP mają wmontowane standardowe sterowniki.
Upgrade
Wyświetlacze w jednej serii są kompatybilne pod względem wyjść i wymiarów.
Można łatwo wymieniać wewnątrz serii tak moduły tekstowe (np.2*16), jak i graficzne
(np. 122*32) bez zmian w mechanice lub oprogramowaniu. Rwnież późniejszy upgrade
z np. 4*20 znaków jest także możliwy bez żadnych problemów.
Najnowocześniejsza technika
Do budowy DIPów wykorzystywane są najnowsze materiały.
Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast.
Konstrukcja i przygotowanie tej serii wyświetlaczy gwarantuje niską awaryjność,
również w warunkach ekstermalnych.
Najkrótszy czas dostawy
Jako że wyświetlacze te przygotowane są do setki różnych zastosowań i dostarczane
seriami, posiadamy duże stany magazynowe, aby pokryć krótkoterminowe zapotrzebowania.
Na półkach mamy więc pojedyncze sztuki zawsze dostępne z magazynu, zazwyczaj nawet ponad 100 sztuk.
Technologia
Zakres temperatur pracy od -20 do +70°C jest dla naszych produktow standardowy,
szybki czas odpowiedzi nawet przy -20°C jest więc oczywisty. Również automatyczna
kompensacja temperatury jest najczęściej już zintegrowana.
Praca przy pojedynczym zasilaniu 5V jest możliwa dzięki wbudowanej przetworniczce,
podwyższającej 2-krotnie napięcie zasilania (z wyjątkiem: EA DIP122) .
Dotychczas dostępne były 4 serie
|
40x20mm
|
68(75)x27mm
|
75x46mm
|
113x70mm
|
 |
 |
 |
 |
|
1x8 i 2x8 znaków
|
1x8, 2x16, 4x20 znakow, jak również graficzny 122x32 punktów
|
4x20 znaków, jak również graficzny 128x64 punktów
|
graficzny 240x128 punktów
|
|
102x27mm
|
 |
|
180x32 punktów, 3x AX6520
|
Zestawienie wszystkich modułów DIP
| Typ | Wielkość czcionki | Wymiary | Nazwa modułu | Kolor | Kontroler | Dokumentacja |
|---|---|---|---|---|---|---|
Graficzne |
122x32 | 68x27mm | EA DIP122-5HNLED | żółto/zielony | AX6120.pdf | dip122-5.pdf |
| 75x27mm | EA DIP122J-5NLA | bursztynowy | ||||
| EA DIP122B-5NLW | niebiesko-biały | |||||
| 128x64 | 75x46mm | EA DIP128J-6N5LW | czarno-biały | PT6608.pdf | dip128-6.pdf | |
| EA DIP128J-6N5LA | bursztynowy | |||||
| EA DIP128-6N5LW | niebiesko-biały | |||||
| 180x32 | 102x27mm | EA DIP180B-5NLW | niebiesko-biały | AX6120.pdf | dip180-5.pdf | |
| 240x128 | 113x70mm | EA DIP240J-7KLW | czarno-biały | T6963.pdf | dip240-7.pdf | |
| EA DIP240B-7KLW | niebiesko-biały | |||||
1x8 |
7.15 mm | 40x20mm | EA 8081-A3N | szary | ST7066.pdf | 8081a3n.pdf |
| 11.48 mm | 68x27mm | EA DIP081-CHNLED | żółto/zielony | ST7066.pdf | dip081-c.pdf | |
2x8 |
5.01 mm | 40x20mm | EA DIPS082-HN | żółto/zielony | ST7066.pdf | dips082.pdf |
| EA DIPS082-HNLED | żółto/zielony | |||||
2x16 |
6.68 mm | 68x27mm | EA DIP162-DHNLED | żółto/zielony | ST7066.pdf | dip162.pdf |
| 75x27mm | EA DIP162J-DN3LW | czarno-biały | ||||
| EA DIP162-DN3LW | niebiesko-biały | |||||
4x20 |
3.73 mm | 68x27mm | EA DIP203G-4NLED | żółto/zielony | SSD1803.pdf | dip203-4.pdf |
| 75x27mm | EA DIP203J-4NLW | czarno-biały | ||||
| EA DIP203B-4NLW | niebiesko-biały | |||||
| 6.45 mm | 75x46mm | EA DIP203J-6NLW | czarno-biały | SSD1803.pdf | dip203-6.pdf | |
| EA DIP203B-6NLW | niebiesko-biały |
stan z dnia 22 stycznia 2013
