Pierwsze na świecie!

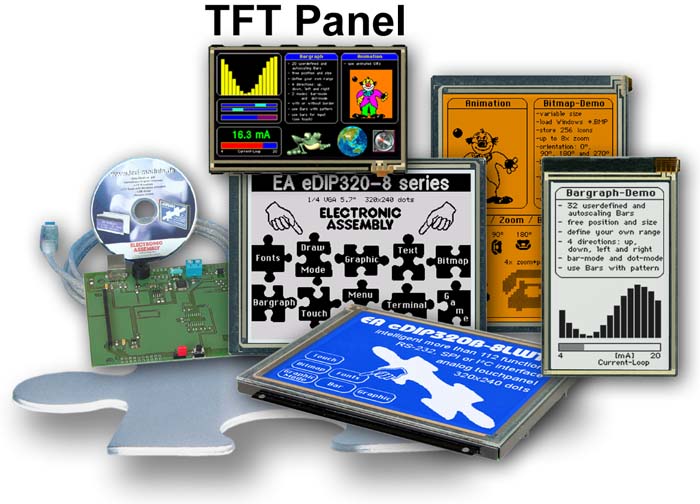

Pierwsze na świecie wyświetlacze z wbudowaną inteligencją:
- 7" TFT - 5.7" TFT - 4.3" TFT - 3.2" TFT - 128x64 - 160x104 - 240x128 - 320x240
Od teraz, aby w pełni zaczerpnąć z możliwości
nowoczesnych wyświetlaczy graficznych nie jest już wymagana
umiejętność programowania. Zastosowanie ręnych krojów i
wielkości czcionki pisma, kreślenia linii, pozycjonowania grafiki,
wyświetlania wykresów słupkowych, budowanie rozwijalnych menu, to
tylko niektóre, wymienione tu, z zintegrowanych rozkazów, które
działają szybko i sprawnie.
cechy modułów:
- nie zajmujące czasu programowanie grafiki
- znacząco skrócony czas implementacji
- funkcje graficzne przetestowane wielokrotnie
- wyjątkowa elastyczność dzięki bogactwu komend i różnorodności interfejsów (SPI, I2C, RS-485, RS-232)
- wyjątkowo kompaktowa, zwarta konstrukcja - nie ma żadnych wystających płytek
i otworów do montażu oraz żadnych gniazd do wtyczek czy kabli, a ekran ma optymalną wielkość.
- nie mniej ważne: adekwatna cena (w stosunku do możliwości)
- ulotka informacyjna w formacie pdf (w języku angielskim) - 224kB
Zestawy znaków
7 wbudowanych czcionek w różnych rozmiarach (obrazek obok). Wszystkie znaki mogą być powiększone nawet czterokrotnie.
Można je też obracać o 90° - dzięki temu można skorzystać z pionowej orientacji ekranu.
Wkażdym momencie można użyć oddzielnych zestawów znaków jak np. cyrylica lub chiński.
Zróżnicowane polecenia
takie jak kreślenie linii, pozycjonowania grafiki z dokładnością do jednego punktu obrazowego,
wyświetlanie wykresów słupkowych, budowanie rozwijalnych menu,
to tylko niektóre, ze zintegrowanych rozkazów, które działają szybko i sprawnie...
Można zatem stworzyć wybrany układ ekranu przy wykorzystaniu zaledwie kilku prostych poleceń.
Wszystkie polecenia są oparte na podobnej specyfikacji i z powodzeniem mogą być stosowane w stosunku do sąsiednich punktów.
Wyświetlacze mają inicjalnie wpisane oprogramowanie testowe - przeznaczone do demonstracji możliwości i wstępnego testowania: przez przełączenie pinu testowego na 0.
Symulator / Edytor / Kompilator dla Windows
Bardzo przydatny przy programowaniu jest symulator programowania EA eDIP240-7. Z wykorzystaniem wewnętrznej pamięci EEPROM można użyć kilka zaprogramowanych ekranow.
Oprogramowanie jest dostępne pod adresem:
narzędzia do Windows.
Możliwa jest nawet komunikacja komputera PC z wyświetlaczem z wykorzystaniem funkcji terminala. Jest to kompletne i eleganckie narzędzie rozwojowe dostępne całkxowicie za darmo.
wyjątkowo kompaktowa, zwarta konstrukcja - nie ma żadnych wystających płytek
i otworów do montażu oraz żadnych gniazd do wtyczek czy kabli, a ekran ma optymalną wielkość
Wyjątkowa kompaktowość
Te nowoczesne wyświetlacze mają w wyjątkowo zwarta konstrukcję - nie ma żadnych wystających płytek
i otworów do montażu oraz żadnych gniazd do wtyczek czy kabli, a ekran ma optymalną wielkość.
8 różnych rozmiarów |
Oznaczenie | | Wymiary | Dokumentacja wyświetlacza | Kolor | Dokumentacja zestawu startowego/ zestawu ewaluacyjnego |
EA eDIP128-6 | 2.8" | 72x55x12mm | | czarno/biały niebiesko/biały | |
EA eDIP160-7 | 3.3" | 82x68x12mm | |
EA eDIPTFT32-A | 3.2" | 82x61x12mm | | TFT |
EA eDIPTFT43-A | 4.3" | 107x71x12mm | |
EA eDIP240-7 | 4.2" | 113x70x11mm | | czarno/biały niebiesko/biały |
EA eDIP320-8 | 5.7" | 138x105x10mm | pdf | EA STARTeDIP320 |
EA eDIPTFT57-A | 5.7" | 146x107x13mm | pdf | TFT | |
EA eDIPTFT70-A | 7" | 170x112x14mm | |
Zintegrowany kontroler grafiki, wbudowany układ kompensacji temperatury oraz zintegrowane zasilanie także pozwala zminimalizować wymiary płytki.
Ponadto, nie trzeba niczego dokładać, żeby skorzystać z ekranu dotykowego - wszystko jest już przygotowane - wystarczy przykleić i już.
Szybki, prosty montaż
Tak jak inne moduły wykonane w technice DIP, wyświetlacze przeznaczone są do bezpośredniego wlutowywania w płytkę obwodu drukowanego,
dzięki czemu montaż modułu na płytce jest prosty i tani. Żadnych śrub, tulejek dystansowych ani kabli - jaka oszczędność materiału i uproszczenie konstrukcji !
Dzięki temu oszczędzamy od 2 do 4 minut na module podczas montażu!
Wyświetlacze EA eDIP32-8 oraz EA eDIPTFT43-A mają w komplecie dodatkowe elementy ułatwiające montaż.
3 różne interfejsy (RS-232, I²C, SPI)
Wyświetlacze dopasowane są do różnych systemów: w zależności od konfiguracji, połączenia można osiągnąć przez RS-232 (poziom CMOS), SPI lub I²C. Również komunikacja z panelem dotykowym
odbywa się przez łącze szeregowe.
Technologia i jakość
Do produkcji wyświetlaczy wykorzystywane są tylko najwyższej jakości materiały. Dzięki temu wyświetlacze są bardzo czytelne i kontrastowe. Użycie najlepszej jakości materiałów gwarantuje minimalną usterkowość nawet w ekstremalnych warunkach!
Ekran dotykowy
Opcjonalnie, wyświetlacze mogą być dostarczane z analogowym ekranem dotykowym, który może być użyty ze wszystkimi rodzajami interfejsów. Zintegrowany kontroler jest odpowiedzialny za reprezentowanie i etykietowanie
klawiszy, jak również służy do ich interpretacji. Co więcej, kształt, wielkość i liczba klawiszy mogą być zmienione za każdym razem, kiedy jest to potrzebne. Pozwala yo na jasny, dobrze zorganizowany układ ekranu
, który pomaga wyeliminować błędy operacyjne.
Dostosowanie wyświetlaczy do różnych języków jest proste do wykonania dzięki zmiennemu etykietowaniu. Obejmuje to także cyrylicę i arabski.
Technologia
Z rozszerzonym zakresem temperatur standardowych -20..+70 °C, gwarantowane są szybkie czasy reakcji do -20 °C (max. 3 sekund).
Jest to możliwe dzięki wbudowanym układom kompensacji temperaturowej. Wyświetlacze są zaprojektowane do pracy z jednym napięciem zasilania = +5V.
Niskie napięcie - bez sekwencji rozruchowej
Najnowocześniejsza technologia zapewnia zużycie energii na poziomie 1W przy pełnej funkcjonalności.
Zmniejszenie jasności podświetlenia zmniejsza zużycie energii. A nawet jeśli wyświetlacz zostanie wyłączony, to w ciągu kilku dziesiątych sekundy zacznie działać ponownie.
Jeżeli zewnętrzne układy nie zadziałają natychmiast, zawartość ekranu startowego może być przechowywana w wewnętrznej pamięci FLASH.
Zaczynamy
Zestaw EA STARTeDIPxxx zawiera wszystko, co jest potrzebne do szybkiego startu i łatwej pracy:
Dokumentacja modułów w języku Szekspira dostępna jest tu: EA eDIPTFT43-A, EA eDIP240-7 , EA eDIP320-8 oraz EA 9777-1USB (niemiecki).
Więcej plików do pobrania (sterowniki, programy, zestawy znaków) można znaleźć na stronie pobierania
Pierwsze na świecie wyświetlacze z wbudowaną inteligencją
Stan na dzień: 30 grudnia 2013
|
